各位砼友！今天咱們來聊聊一個關鍵話題——如何判定混凝土工程質量合格？在混凝土工程領域，確保工程質量合格是保障建筑結構安全與耐久性的關鍵。依據GB50204-2015《混凝土結構工程施工質量驗收規范》，混凝土結構子分部工程施工質量驗收有著明確且嚴格的標準。除了要求觀感質量達標外，結構實體檢驗更是重中之重，必須確保合格。
結構實體檢驗
結構實體檢驗是混凝土結構工程施工質量驗收的關鍵環節，對保障結構安全至關重要。它聚焦于對混凝土結構安全有重大影響的有代表性部位，主要涵蓋三大項目。
?、倩炷翉?qiáng)度：它直接反映混凝土抵抗外力的能力，是衡量混凝土質量的關鍵指標。
?、阡摻畋Ｗo(hù)層厚度：合適的鋼筋保護層厚度對保護鋼筋免受外界侵蝕，維持結構的耐久性至關重要。
?、劢Y(jié)構位置與尺寸偏差：精準的結構位置和尺寸是保證建筑結構符合設計要求，確保各構件協同工作的基礎。
在檢驗組織實施上，監理單位起主導監督作用，負責組織施工單位開展檢驗并全程見證。施工單位需制定詳細科學的專項方案，涵蓋檢驗?zāi)康摹⒎秶?、方法、步驟及人員安排等，經監理單位審核批準后實施。
除結構位置與尺寸偏差外的檢驗項目，必須由具備相應資質的檢測機構完成。這些機構有專業人員、先進設備和豐富經驗，能按國家現行標準準確可靠檢測，結果具權威性和公信力。
若檢驗中混凝土強度或鋼筋保護層厚度結果不滿足要求，應委托有資質的檢測機構按現行標準進一步檢測，為后續加固處理或整改提供準確數據支持。
混凝土強度檢驗
01
檢驗方法：
在混凝土結構工程質量把控里，混凝土強度檢驗是關鍵環節，其準確性關乎結構安全與可靠。結構實體混凝土強度需按不同強度等級分別檢驗，這是因?yàn)椴煌瑥?qiáng)度等級混凝土性能、用途及對結構安全影響有別，分級檢驗?zāi)芫珳?zhǔn)評估其實際強度，為驗收提供依據。
檢驗方法上，優先采用同條件養護試件法。該方法能模擬實際養護條件，使試件強度發展貼近實體混凝土真實狀況，讓檢驗結果更準確地反映混凝土實際性能。
若未取得同條件養護試件強度數據或強度不符合要求，就采用回彈-取芯法。此法是回彈無損檢測便捷性與鉆芯取樣準確性的結合，先回彈初步判斷強度，再鉆芯確定實際強度，保證結果準確可靠。
02

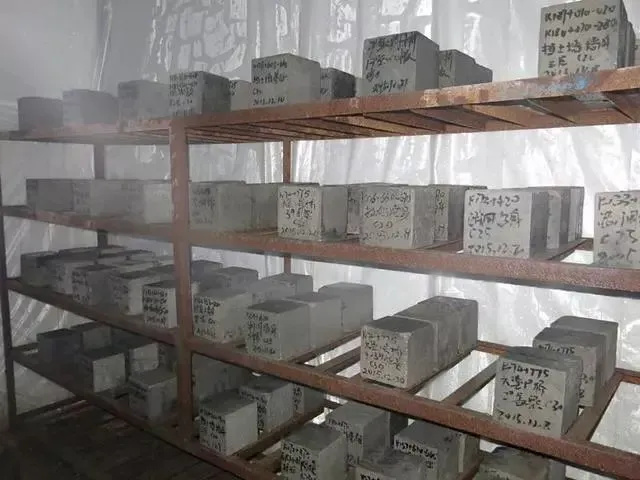

同條件養護試件方法：
?、俚刃юB(yǎng)護齡期確定：
混凝土強度檢驗中，等效養護齡期確定很關鍵。它指日平均溫度逐日累計達600℃·d對應的齡期，且不小于14d，因混凝土強度發展依賴溫度和時間，低溫（日平均0℃及以下）對強度增長貢獻小，其齡期不計入。
冬期施工時，等效養護齡期計算要特殊考量?？扇〗Y(jié)構構件實際養護溫度，也可按同條件養護試件強度與標準養護28d齡期試件強度相等原則，由監理、施工等各方共同確定，這樣能準確反映冬期養護時混凝土強度發展情況，確保檢驗結果科學合理。
?、谌雍土糁靡?guī)定：
▲選定構件或部位：同條件養護試件對應的結構構件或部位，需施工、監理等各方共同選定。各方要綜合工程結構特點、受力及施工進度等因素，確保所選具有代表性。且取樣應均勻分布于施工周期內，避免集中在某一階段，以全面評估混凝土強度發展。
▲見證取樣：同條件養護試件要在混凝土澆筑入模處見證取樣。見證取樣由監理等人員現場監督，保證取樣真實規范。在入模處取樣可避免運輸、攪拌等因素影響，確保試件與結構實體混凝土一致。
▲留置位置與養護：試件應留置在靠近相應結構構件的適當位置，并采用相同養護方法。這樣能使試件環境條件與結構構件相近，養護條件與實際工程一致，讓試件強度發展與結構實體混凝土同步，提高檢驗結果準確性。
▲數量要求：同一強度等級的同條件養護試件，數量有明確規定。不宜少于10組，且不應少于3組；每連續兩層樓取樣不少于1組；每2000m3取樣不少于1組。足夠數量試件可提供更全面強度數據，減少誤判，提高結果可靠性。
?、蹚?qiáng)度值確定與評定：
▲強度值確定：每組同條件養護試件的強度值，要依據強度試驗結果，按現行國家標準《普通混凝土力學性能試驗方法標準》GB/T50081確定。該標準規定了試驗方法和要求，嚴格遵循可確保強度值準確可比，為后續評定提供可靠依據。
▲強度評定：同一強度等級的同條件養護試件，強度值除以0.88后，按現行國家標準《混凝土強度檢驗評定標準》GB/T50107評定。此評定方法考慮同條件與標準養護試件差異，通過調整系數使強度值合理比較。評定合格則判定結構實體混凝土強度合格，嚴格遵循標準保證了評定科學公正。
03
回彈-取芯法強度檢驗：
?、倩貜棙?gòu)件抽取：
1.同一強度等級的柱、梁、墻、板，抽取構件最小數量要合規且均勻分布。不同位置構件受施工、養護等因素影響，均勻抽取能全面反映整體強度，避免結果失真。
2.不宜抽取截面高度小于300mm的梁和邊長小于300mm的柱。小尺寸構件應力分布和強度發展與常規構件有差異，且操作難度大，影響檢驗準確性。

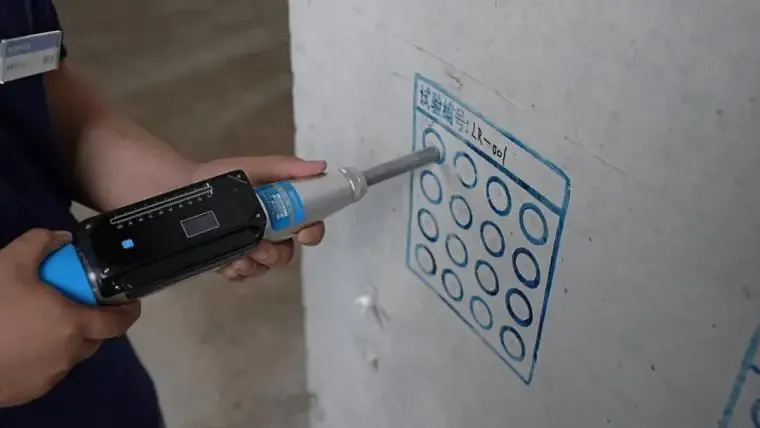

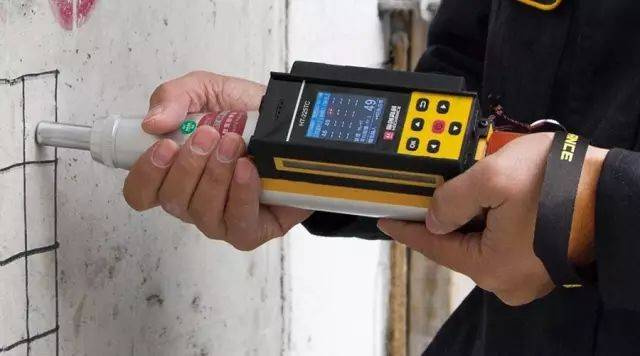

②回彈檢測：

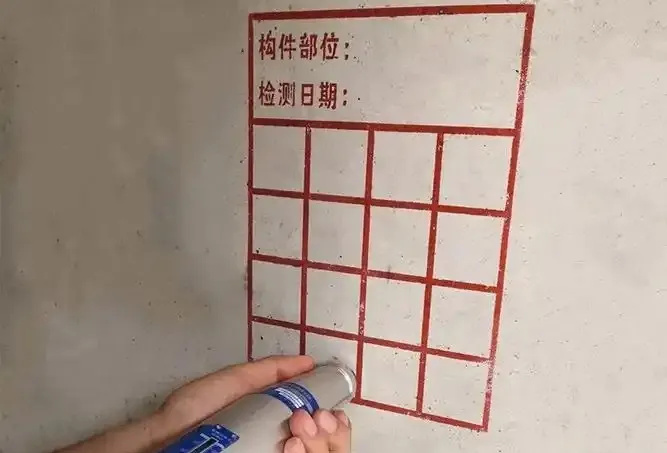

在混凝土結構強度檢測工作中，每個構件的回彈檢測是一項關鍵操作。依據科學且嚴謹?shù)臋z測原則，每個構件應選取不少于5個測區進行回彈檢測及回彈值計算。進行回彈檢測及回彈值計算時，必須嚴格遵循現行行業標準《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23對單個構件檢測的有關規定。對于樓板構件而言，回彈宜在板底進行。
③芯樣鉆?。?/p>
芯樣應采用帶水冷卻裝置的薄壁空心鉆鉆取。帶水冷卻裝置的作用至關重要，在鉆取過程中，鉆頭與混凝土之間會產生劇烈的摩擦，導致溫度升高。過高的溫度可能會使混凝土芯樣中的水分蒸發、骨料與水泥石的粘結力下降，從而影響芯樣的強度和完整性。帶水冷卻裝置可以有效降低鉆取過程中的溫度，保證芯樣的原始狀態不受破壞。
對于同一強度等級的混凝土，為了進一步驗證回彈檢測結果的準確性，需要對芯樣進行鉆取和分析。具體操作是，將每個構件5個測區中的最小測區平均回彈值進行排序。在確定最小測區平均回彈值排序后，在其最小的3個測區各鉆取1個芯樣。關于芯樣的直徑，宜為100mm，且不宜小于混凝土骨料最大粒徑的3倍。
?、苄緲釉嚰瞬刻幚恚?/p>
芯樣試件端部處理對后續試驗結果準確性至關重要。端部宜用環氧膠泥或聚合物水泥砂漿補平，二者各有優勢。環氧膠泥強度高、粘結力強、耐化學腐蝕，能防止端部剝離，確保芯樣受壓時均勻受力；聚合物水泥砂漿和易性與施工性好，可快速均勻填補不平整處，硬化后強度足夠。
1.高度與直徑之比要求：
加工后芯樣試件高度與直徑之比實測值應在0.95-1.05之間。此規定基于芯樣受壓時的力學性能和穩定性考慮。比值過小，芯樣受壓可能局部失穩；比值過大，會出現應力集中，均影響試驗結果準確性。嚴格控制該比值，可確保芯樣受壓時性能穩定，結果可靠。
2.直徑偏差要求：
沿芯樣高度任一直徑與其平均值之差不應大于2mm。直徑偏差影響芯樣受力均勻性。偏差過大，受壓時應力分布不均，局部應力過大或過小，導致芯樣提前破壞，結果不能反映真實強度?？刂破钤?mm內，可保證芯樣受力均勻，提高結果準確性。
3.端面不平整度要求：
芯樣試件端面不平整度在100mm長度內不應大于0.1mm。端面不平整影響芯樣與試驗機壓板接觸。不平整度過大，接觸局部不良，受壓時應力集中，芯樣提前破壞，結果偏低。控制在0.1mm內，可確保良好接觸，應力均勻分布。
4.端面與軸線不垂直度要求：
芯樣試件端面與軸線不垂直度不應大于1°。不垂直會使芯樣受壓產生偏心荷載，受力不均，降低承載能力，結果不準確。嚴格控制不垂直度在1°內，可保證芯樣受軸向壓力，結果反映真實抗壓強度。
5.無裂縫、缺陷及雜物要求：
芯樣不應有裂縫、缺陷及鋼筋等雜物。裂縫和缺陷降低芯樣強度，結果不能反映真實情況；鋼筋等雜物影響均勻性和受力性能，導致結果偏差。鉆取和加工芯樣時，應采取措施避免裂縫和缺陷，清除雜物，保證芯樣質量。
⑤芯樣試件尺寸量測：
1.直徑測量：
用游標卡尺在芯樣試件中部互相垂直兩位置測直徑。中部受加工和鉆取影響小，能更準確反映實際直徑。測量時，卡尺測量面要緊貼試件表面，避免間隙致誤差，精確至0.1mm。取兩位置算術平均值作直徑，可減小因形狀不規則或測量誤差帶來的影響。
2.高度測量：
采用鋼板尺測芯樣試件高度。鋼板尺剛性和精度能滿足要求，測量時垂直放置，零刻度線與試件底部對齊，讀頂部對應刻度，精確至1mm。注意避免鋼板尺彎曲傾斜，可多次測量取平均值提高可靠性。
3.垂直度測量：
用游標量角器測芯樣試件兩個端線與軸線夾角。垂直度影響試件受壓時受力均勻性，測量時量角器中心對準軸線，零刻度線與一端線重合，讀另一端線夾角，精確至0.1°。兩個端面分別測量，取平均值作最終結果。
4.平整度測量：
有兩種方法。傳統方法是將鋼板尺或角尺緊靠試件端面，轉動鋼板尺，用塞尺測其與端面縫隙，塞尺有不同厚度規格，根據縫隙大小選用。也可用其他專用設備，其精度和自動化程度高。無論哪種方法，都要嚴格按規程操作，保證結果準確可靠。
?、扌緲釉嚰箟簭?qiáng)度試驗：
芯樣試件抗壓強度試驗是評估混凝土結構實體強度的關鍵，需嚴格遵循現行國家標準《普通混凝土力學性能試驗方法標準》GB/T50081中圓柱體試件的規定。該標準對試驗設備、步驟及數據處理均有明確要求。試驗設備方面，壓力試驗機需符合精度與量程要求，加載速率也需嚴格控制，以免影響試驗結果。
?、吆细衽卸ǎ?/p>
對于同一強度等級的構件，結構實體混凝土強度合格判定需同時滿足以下兩個條件：
1.算術平均值要求：
三個芯樣抗壓強度算術平均值不小于設計要求的混凝土強度等級值的88％。實際工程中，混凝土強度會因原材料、工藝、養護等因素存在離散性。此規定綜合考慮多個芯樣強度，減少異常數據影響，保證整體強度滿足設計要求。
2.最小值要求：
三個芯樣抗壓強度最小值不小于設計要求的混凝土強度等級值的80％。這是為避免結構中出現強度嚴重不足的薄弱部位。即便算術平均值達標，若某個芯樣強度過低，也會影響結構安全。此規定可確保結構各部位都有足夠強度。
這里簡單提一下，鋼筋保護層厚度檢驗也是結構實體檢驗的重要部分，它關系到混凝土的耐久性和鋼筋的銹蝕情況。而結構位置與尺寸偏差主要涉及到構件的軸線位置、標高、垂直度、平整度等方面，這些都會影響到結構的整體性能和外觀質量。具體的檢驗方法和合格標準，大家可以參考相關規范。
